GPS - GIS für den Pocket-PC - GPS

Worum gehts?  -  Voll-/Lightversion  -  GPS  -  Wozu SingulArch-Pocket?  -  Aufbau  -  Datensicherheit  -  Funktionen  -  schlechtes Wetter  -  Nacharbeit  -  Desktop-/Pocketversion  -  Hard-/Software  -  Bestellweise  - Download  -  FAQ



Was ist SingulArch-Pocket?
- SingulArch-Pocket ist eine Applikation für Pocket-PCs.
- Es dient der Datenerfassung auf archäologischen Ausgrabungen. Nutzbar ist es auch für Geologen, Biologen und andere Berufsgruppen, die "im Feld" arbeiten.
- SingulArch-Pocket beinhaltet ein komplexes GPS-fähiges CAD-Tool mit dem Sie Ihre Vektordaten verwalten und zusätzlich Bitmaps hinterlegen können.
- Die Kombination aus Datenbank und Darstellung von Raster- und Vektordaten macht SingulArch-Pocket zu einem eigenständigen, umfangreichen GIS-System.
- Seit Version 1.3 können Daten externer Geräte (z.B. Totalstationen) empfangen werden. Geodimeter-Totalstationen lassen sich komplett von SingulArch-Pocket aus bedienen. Tachymetrieren mit visueller Kontrolle ist dadurch möglich (Sonderprogrammierungen für andere Tachymeter auf Anfrage).

Voll- oder Light-Version
- Die Light-Version ist für jene gedacht, die nur das CAD-Tool, Koordinaten-Formular und GPS nutzen wollen. Der größte Teil der Datenbank ist in der Light-Version gesperrt. Es gibt auch keine Möglichkeit externe Geräte anzuschließen.
- Nutzer der Vollversion erhalten eine CD-Rom mit SingulArch-Sync. Damit lassen sich Pocket- und Desktop-Projekte synchronisieren. Die gesamte Datenbankfunktionalität steht in der Vollversion zur Verfügung.

SingulArch-Pocket und GPS
- Seit Version 1.1 ist SingulArch GPS-fähig.
- Seit Version 1.2 können Bitmaps georeferenziert und als Karten hinterlegt werden.
- Seit Version 1.42 gibt es ein quasi-'DGPS': Zwei PPCs können über WLAN vernetzt werden. Der 'Server' wird auf einer bekannten Koordinate positioniert und sendet die jeweils aktuelle Abweichung an den zweiten Pocket PC. Somit ist SingulArch-Pocket möglicherweise die genaueste Pocket PC-Lösung auf dem Markt.
- GPS-Koordinaten können beliebig als dezimale WGS, Gauß-Krüger- oder UTM-Koordinaten ausgegeben, kartiert und gespeichert werden.
- Ihre gespeicherten Koordinaten lassen sich per Mausklick in eines der anderen Formate konvertieren.
- Sie können Overlays von Top50-Karten importieren und exportieren und damit SingulArch-Pocket auch als Navisystem nutzen (siehe Bilder unten).

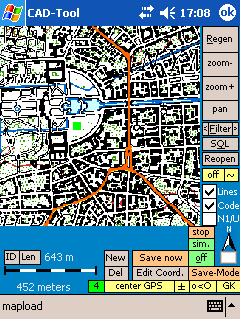

- GPS-Daten werden im CAD-Modus kartiert und können in frei definierbarem Zeitintervall oder per Button-Klick gespeichert werden.
- GPS-Koordinaten werden in der selben Tabelle gespeichert, wie z.B. Tachymeterwerte und können beliebig codiert werden.


Import (und Export) von Top50-Overlays. Bitmaps als Karten hinterlegen.
Koordinatenverwaltung und -transformation.

- Eigene, georeferenzierte Karten können sehr einfach erstellt werden. SingulArch Pocket besitzt Tools zu diesen Zweck.
- Bei Verlassen eines Kartenausschnittes wird automatisch passende Karten nachgeladen (Auf meinem Pocket-PC habe ich z.B. überregionale Karten gespeichert, zu denen dann gesprungen wird, wenn ich den Ausschnitt meiner Detailkarten verlasse).
- Sie können sehr einfach Karten abdigitalisieren; z.B. Wegstrecken etc.
- Mit SingulArch-Pocket und z.B. dem ca. 260.- € teuren Yakumo Delta 300 GPS haben Sie ein Komplettsystem zur Durchführung von Surveys jeglicher Art.
- Mit der GPS-Funktion wird SingulArch-Pocket auch für Geologen, Förster, Biologen etc. interessant, die im Gelände arbeiten (Die Fund-, Befund-, Tagebuchlisten etc. sind universell einsetzbar).

Warum entstand SingulArch-Pocket?
- Neben der herkömmlichen zeichnerischen Dokumentation auf Grabungen müssen zusätzlich Beschreibungen angefertigt und Listen geführt werden (Fotolisten, Fundlisten, Befundbeschreibungen usw.). Mit Hilfe von SingulArch-Pocket entfällt dieser Teil der Papierdokumentation.
- Bei vollem Einsatz von SingulArch-Pocket müssen nur noch Zeichnungen von Hand erstellt werden.
- Der Aufwand der Nachbearbeitung am Feierabend oder nach Grabungsende wird minimiert.
- Im handlichen Pocket-PC haben Sie alle Daten schnell verfügbar und finden sich dank des integrierten CAD-Tools auf Ihrer Fläche zurecht.

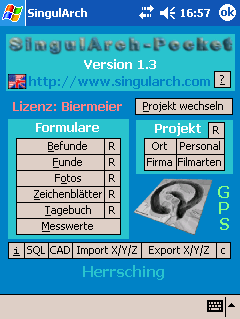

Startbildschirm

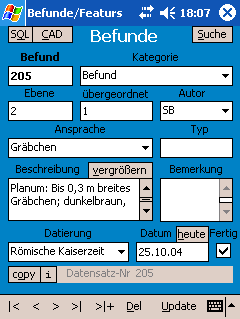

Befunde

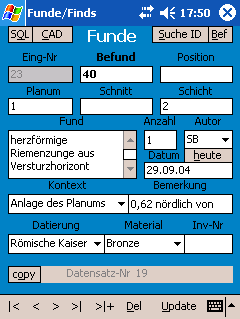

Funde

Wie ist SingulArch-Pocket aufgebaut?
- SingulArch-Pocket ist eine Beutzeroberfläche (Frontend), die auf cdb-Projektdatenbanken aufsetzt (cdb-Datenbanken sind die Pocketversion von ACCESS-mdb Datenbanken und mit diesen kompatibel).
- Die Projektdatenbanken sind relational aufgebaut (Z.B. Filmart > Foto > Befunde auf Foto, Zeichenblatt > Befunde auf Zeichenblatt) inkl. Aktualisierungsweitergabe an nachgeordnete Datensätze.

Datensicherheit
- Nutzer der Vollversion können ein Administratoren- und Benutzerpasswort einrichten. Der Administrator darf in den Formularen Datensätze ändern, hinzufügen und löschen. Nutzer dürfen ändern und hinzufügen, jedoch nicht löschen.
- Benutzer, die über kein Passwort verfügen, sind nicht berechtigt, Datensätze zu ändern, hinzuzufügen oder zu löschen.
- Auf diese Weise sind Ihre Daten relativ gut gegen Missbrauch geschützt.
- Alle gängigen Pocket-PCs besitzen Einschübe für Speicherkarten, auf denen Sie Ihre Datenbank jederzeit sichern können. Somit haben Sie bestmöglichen Schutz vor Datenverlust.

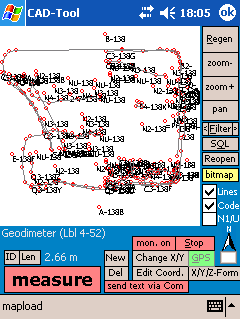

Durch Anschluss ...



... einer Totalstation ...


... messen mit visueller Kontrolle!
(bislang für Geodimeter; Sonderprogrammierung auf Anfrage)

Was leistet SingulArch-Pocket sonst noch?
- In allen Formularen können Sie beliebig filtern. Die Filter lassen sich zudem speichern und jederzeit wieder verwenden.
- Durch die Importmöglichkeit von Tachymeterwerten sind Sie während eines laufenden Projektes von AutoCAD oder Desktop-Version von SingulArch unabhängig.
- SingulArch-Pocket können Sie auch nutzen, wenn Sie die Desktop-Version von SingulArch nicht besitzen.
- Desktop-Projekte von SingulArch kann man in Pocket-Projekte umwandeln und umgekehrt.
- Desktop- und Pocket-Projekte können lassen sich mit der in der Vollversion enthaltenen Datenbank SingulArch_Sync synchronisieren (Siehe Bild unten).
- Sie können mit verschiedenen Pocket-PCs gleichzeitig arbeiten und auch parallel dazu Dateneingaben in der Desktop-Version vornehmen und die Daten anschließend wieder mit SingulArch_Sync zusammenspielen (Dabei sollten aber nicht zwei verschiedene Geräte Veränderungen in einer Tabelle vornehmen).
- Durch zahlreiche erweiterbare Drop-Down-Felder ist der Eingabeaufwand sehr gering.
- Felder, in die oftmals längere Texte eingegeben werden müssen (z.B. Befundbeschreibung, Tagebuch etc.) können per Klick vergrößert werden.
- Die Arbeit mit SingulArch-Pocket erfordert keine Einarbeitungszeit.
- Im CAD-Tool können Sie Messwerte über die grafische Oberfläche filtern, ändern, editieren, umcodieren und hinzufügen.
- Messwerte können als DXF-File (als Punkte mit der Codierung als Text) ausgegeben werden und sind somit mit jedem herkömmlichen CAD-Programm zu öffnen.
- Ein SQL-Monitor ist integriert. Sie können damit jede beliebige Pocket-Access-Datenbank mit SingulArch-Pocket öffnen.

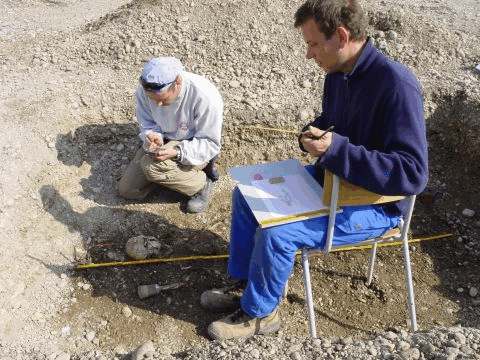

SingulArch-Pocket in der Praxis: Befund- und Funderfassung

Einsatz bei schlechtem Wetter?
- Verpacken Sie Ihren Pocket-PC in wasserdichten Clips-Tüten. So ist Ihr Gerät gegen widrige Witterungsbedungungen bestens geschützt.

Einsatz im Rahmen der Nacharbeit?
- Sie kontrollieren Ihre Funde und müssen ständig zwischen Desktop-Rechner und Fundkisten hin- und herlaufen: mit SingulArch-Pocket entfällt dergleichen. Alle Daten haben Sie immer und überall verfügbar.
- Sinnvoll einsetzbar ist SingulArch-Pocket natürlich auch im Rahmen der Kontrolle von Fotos, Zeichenblättern usw.


Abgleich zwischen Pocket PC- und Desktop-Projekten.
Tabellen können beliebig hin- oder hergeschoben werden.

Was kann SingulArch-Pocket nicht, was die Desktopversion schon kann?
- Die zahlreichen Berichtsfunktionen der Desktopversion sind in SingulArch-Pocket nicht enthalten. Um druckfertige Listen zu erzeugen (Fotolisten, Fundlisten etc.) benötigen Sie entweder die Desktopversion von SingulArch oder Sie stricken sich eine eigene Desktopdatenbank mit Listen, die auf Ihr Pocket-Projekt zugreift.
- SingulArch-Pocket kann nur in verringertem Umfang Scripts erzeugen, mit deren Hilfe man unter AutoCad Messwerte kartiert (Es lassen sich gefilterte Messwerte als Punkte mit Codierung an AutoCad übergeben).

Was kann SingulArch-Pocket , was die Desktopversion nicht kann?
- Nur SingulArch-Pocket besitzt mit seinem CAD-Tool eine integrierte grafische Oberfläche. Mit Ihrer Hilfe haben Sie Ihre Vermessungsdaten perfekt im Griff (s.o.).
- SingulArch-Pocket ist GPS-fähig.
- Anschlussmöglichkeit externer Gerät (z.B. Totalstationen).
- SingulArch haben Sie immer dabei. Die langen Akku-Laufzeiten von Pocket-PCs machen machen Sie unabhängig von externer Stromversorgung.

Was benötige ich, damit SingulArch-Pocket funktioniert?
- Einen Pocket-PC (gute Geräte gibt es ab 200.- €; mit integrierter GPS-Antenne ab 260.- €).
- Sollten Sie einen Pocket PC 2002 besitzen, müssen Sie Service-Release I (oder Service-Pack) installiert haben, sonst gibt es eine Fehlermeldung bzgl. Active X. Das Service-Release für Ihr Gerät finden Sie auf der Seite des Geräteherstellers.

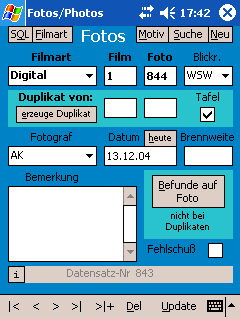

Fotos

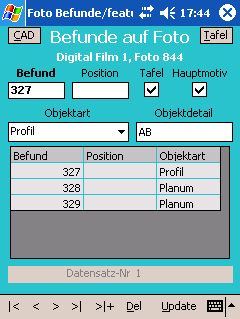

Befunde auf Foto

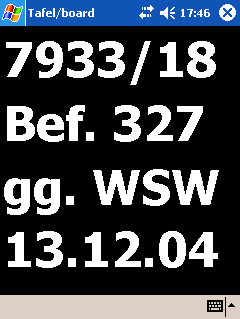

Fototafel

Wo gibt es die Demoversion und welche Einschränkungen hat sie gegenüber der Vollversion?
- Die Demoversion finden Sie hier im Downloadbereich. Ein Beispielprojekt ist im Paket enthalten.
- In der Demoversion können Sie keine Datensätze speichern. SingulArch-Pocket ist also ein reiner Projektviewer.

Wo gibt es die Vollversion und was kostet sie?
- Die Vollversion können Sie bestellen, indem Sie das Bestellformular ausgefüllt an mich faxen.
- Im Bestellformular finden Sie auch die aktuelle Preisliste.
- Sie erhalten dann umgehend per mail Ihre Registrierungsdaten und - falls Sie auch die Desktopversion nutzen - noch die Synchronisationssoftware.

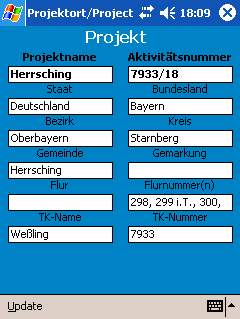

Projektdaten

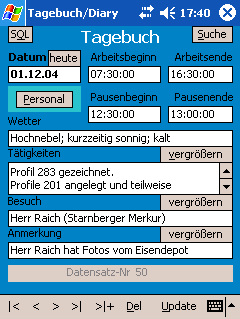

Tagebuch

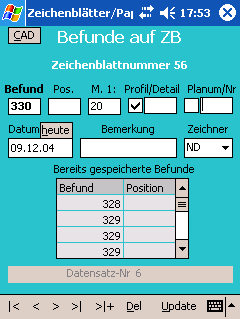

Befunde auf Zeichenblatt

Zu guter letzt
- Je mehr Rückmeldungen (z.B. auch im Feedback-Formular) ich jedoch erhalte, desto besser und  verständlicher kann ich Programm, homepage und Programmdokumentation gestalten.

Download Testversion von SingulArch-Pocket 1.42!

Geben Sie mir bitte ein Feedback, wie Sie mit SingulArch-Pocket zurecht kommen

Allgemeines zur Demoversion
Besonderheit: In der Testversion können können Sie keine Datensätze speichern. Zum Testen ist als Beispielprojekt die Grabung der spätlatènezeitlichen Siedlung von Erding beigefügt, dem ersten Projekt, das komplett mit SingulArch-Pocket dokumentiert worden ist. Sie müssen die Datei Erding.cdb auf Ihrem Pocket-PC noch vom Verzeichnis \Programme\SingulArch in das Verzeichnis \My Documents\ oder ein Unterverzeichnis davon verschieben, um sie laden zu können.
Die Demoversion ist GPS-fähig! Sie können die Demo somit - wie oben beschrieben - als Navisystem nutzen.
Voraussetzungen für die Demo: Pocket PC; Für Pocket PC 2002 muss Service Release I installiert sein, das es auf den Herstellerseiten zum Downloaden gibt (in der Regel braucht man dann auch noch Active Sync 3.5 oder jünger).
Version: 1.4
Rechtliches: Eine Nutzung der Demoversion zur Durchführung jedweder Projekte ist nicht gestattet!
Anmerkung: Bislang sind mir keine Fälle bekannt geworden, in denen SingulArch-Pocket Probleme verursacht hätte. Dennoch muss ich anmerken, dass ich für eventuelle Schäden an Ihren Rechnern oder Dateisystemen im Zusammenhang mit der Installation und Arbeit mit SingulArch-Pocket keine Haftung übernehmen kann.

Die Files
Dateien (zwischen ARM, SH3 und MIPS wählen):
ARM.zip (7,5 MB) - SH3.zip (3,6 MB) - MIPS.zip (4,4 MB)
EVB-Runtime: Sie brauchen - je nach Prozessortyp - noch die kostenlose EVB-Runtime von Microsoft.
Projekt für SingulArch 6.2:
Seit Desktopprojekten der Version 6.2 ist das Feld Anzahl in der Tabelle T_Fundzettel ein Textfeld (zuvor Zahlenfeld). Nutzen Sie daher künftig als Pocket-Datenbank die Datei leeres_Projekt.cdb, wenn Sie bereits mit Desktopprojekten der Version 6.2 arbeiten (Ersetzen Sie die Datei leeres_Projekt.cdb im Ordner Programme\SingulArch-Pocket Ihres Pocket-PCs).
Anleitungen:
 help.htm enthält die aktuelle Kurzanleitung zur Installation und Nutzung des Programms. Das Dokument ist - möglicherweise in einer älteren Version - auch im Installationspaket enthalten.
Eine Anleitung zur Desktopversion von SingulArch  (anleitung.zip)  enthält umfangreichere Angaben zu den verschiedenen Formularen und z.B. zur Codierung von Messwerten.

Aktuelles Projekt
2005 wurden im Gewerbegebiet von Eching, Lkr. Freising eine vorgeschichtliche Siedlung und karolingerzeitliche Hofstellen ausgegraben. Plan und Grabungsbericht finden Sie unter Referenzen. Die Datei Eching.zip (1 MB) enthält die zugehörige Pocketdatenbank mit rund 700 Befunde, 300 Funden, tausenden von Koordinaten etc.

Problemlösungen zu SingulArch-Pocket

SingulArch-Pocket und andere EVB-Programme unter Windows Mobile 5.0 (WM5)
CDB - MDB - Konvertierung unter WM5
Microsoft hat seit Windows Mobile 5.0 die Untestützung für Embedded Visual Basic (EVB) eingestellt. Man will damit Programmierer zum Umstieg auf das teure VB.Net zwingen. Die Installation von SingulArch Pocket (und anderen EVB-(Datenbank-)Anwendungen) funktioniert aber dennoch. Auch die nicht mehr unterstütze Konvertierung zwischen mdb- und cdb-Datenbanken kann mit diesem workaround wieder eingerichtet werden.
Hier nun der workaround
Vorbemerkung: Ich gebe keine Garantie auf das Funktionieren der beschriebenen Vorgehensweise. Für evtl. auftretende Probleme (Datenverlust etc.) kann ich nicht haftbar gemacht werden. Bei meinem Fujitsu Siemens N560 hat alles tadellos funktioniert:
1. Stellen Sie sicher, dass Sie ActiveSync 4.x auf Ihrem Desktop installiert haben (ActiveSync 5.x nicht getestet)
2. Falls ActiveSync bei Ihnen generell nicht funktioniert, müssen Sie vermutlich in Ihrer Firewall die Dateien wcescomm.exe und WCESMgr.exe (aus dem ActiveSync-Programmverzeichnis) explizit freigeben. Zonealarm muss zum Synchronisieren in der Regel deaktiviert werden.
3. Installieren Sie zunächst die EVB-Runtime für WM5 auf Ihrem Gerät: http://download.microsoft.com/download/e/6/7/e67b873f-7d9f-4ee0-9fde-364218fcfa95/msvbppc.armv4.cab
4. Installieren Sie ADOCE auf Ihrem Mobilen Gerät: http://www.nsbasic.com/pub/ce/6/installers/ADOCE.WM5.exe
5. Löschen Sie folgenden Registrierungsschlüssel auf Ihrem Desktop: HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows CE Services\SpecialDefaults\PocketPC04\Services\Synchronization\Objects\~MicrosoftTable
6. Ändern Sie den Wert des Registrierungsschlüssels HKEY_LOCAL_MACHINE\Security\Policies\Policies\0000 1001 von ursprgl. 2 auf 1. Am einfachsten geht das mit dem kleinen Programm Rapi Securtity Tester. EXE-Datei auf den Pocket PC kopieren und starten. Wählen Sie dann die Option "Full ACCESS".
EVB-Programme müssten nun auf Ihrem Gerät laufen und die Konvertierung zwischen cdb- und mdb-Datenbanken sollte fehlerfrei funktionieren. Geben Sie mir bitte ein Feedback, ob Sie mit der Beschreibung klar gekommen sind oder nicht.

ActiveX - Fehlermeldung bei Pocket PC 2002
"Bei der Ausführung dieses Programms trat ein Fehler auf: Objekterstellung durch ActiveX-Komponente nicht möglich"
Für Pocket PC 2002 muss Service Release I installiert sein, das es auf den Herstellerseiten zum Downloaden gibt (in der Regel braucht man dann auch noch Active Sync 3.5 oder jünger). Möglicherweise finden Sie es auf den Updateseiten zu Ihrem Gerät unter anderem Namen: Service-Pack oder ähnlich.

Visual-Basic-Runtime wird verlangt
Ab Version 1.1 wird die EVB-Runtime nicht mehr im Download der Demo mit angeboten.
Laden Sie die kostenlose EVB-Runtime von Microsoft herunter: http://www.microsoft.com/windowsmobile/resources/downloads/developer/evb.mspx

GPS-Antenne empfängt keine Daten?
Die Satellitenanzeige bleibt trotz längerer Wartezeit bei Null stehen.
Überprüfen Sie, ob die Einstellungen in der Datei gps.txt (Com-Port, Comport-Settings) korrekt vorgenommen worden sind. Möglicherweise hat sich die GPS-Maus aufgehängt. Versuchen Sie es nach einem Reset erneut. Beachten Sie, dass z.B. beim Yakumo Delta GPS die Warmlaufzeit des GPS-Empfängers einige Minuten dauern kann.

Demo-Version: Die Weltkarte verschwindet, sobald GPS-anspringt
Starten Die das nächste mal das CAD-Tool im angulären Koordinatensystem, da die Weltkarte als WGS-file abgelegt ist und wechseln Sie im GPS-Modus zu WGS (Schalter rechts unten), bevor Sie die Karte laden.

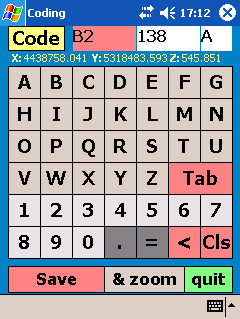

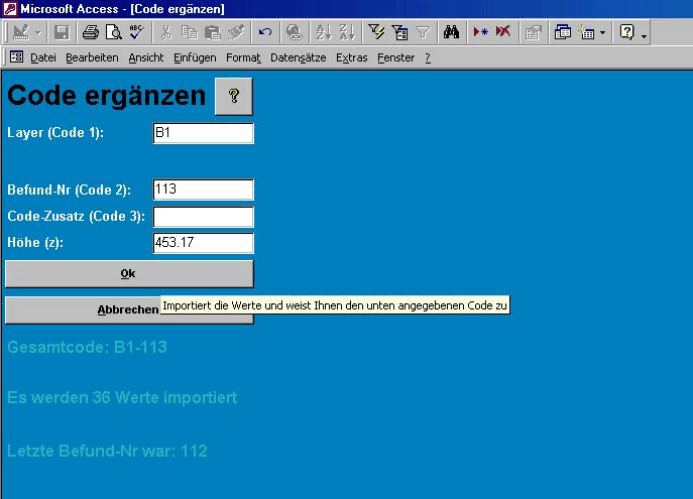

Codieren von Messwerten
Wie muss codiert werden? Wie erhält man Linien?
Die Codierungen von Messwerten in SingulArch-Pocket orientieren sich an der Desktopversion von SingulArch. Ein Messert kann mit drei verschiedenen Codes versehen werden.
Code1 definiert, worum es sich handelt, Code2 ist die (Befund)-Nummer, nach der im CAD-tool gefiltert werden kann (muss also eine Ganzzahl sein), Code3 ist ein zusätzlicher, optionaler Buchstabe.
Alle Codes werden als Punkte ausgegeben, außer Koordinaten mit diesem Code1:
    B0,...,B9
    C0,...,C9
    P0,...,P9
    PP,GG
Dabei werden alle Koordinaten mit identischer Codierung (alle 3 Codes identisch) in der Reihenfolge Ihrer Speicherung als Linien ausgegeben; Eine Linie ergeben z.B. alle Koordinaten mit Code1 = PP, Code2 = 1 (, Code 3 = A)
Eine Besonderheit sind noch die Codierungen N1 und NU, bei denen im CAD-Tool noch die Höhe als Text mit ausgegeben werden kann.
Weitere Infos zur Codierung finden sich in der Anleitung zu Desktop-Version.

Haben Sie ein anderes Problem?
Geben Sie mir ein Feedback, dann kann ich Ihnen (und damit auch anderen Anwendern) weiterhelfen. Fehler, die mir nicht bekannt sind, kann ich naturgemäß nicht beheben.

Letzte Aktualisierung: 29.06.07
